Глава 5. Электромагнитная индукция

§ 5.7. Самоиндукция. Индуктивность

Если по катушке идет переменный ток, то магнитный поток, пронизывающий катушку, меняется. Поэтому возникает ЭДС индукции в том же самом проводнике, по которому идет переменный ток. Это явление называют самоиндукцией.

Самоиндукция

При самоиндукции проводящий контур играет двоякую роль: по нему протекает ток, вызывающий индукцию, и в нем же появляется ЭДС индукции. Изменяющееся магнитное поле индуцирует ЭДС в том самом проводнике, по которому течет ток, создающий это поле.

В момент нарастания тока напряженность вихревого электрического поля в соответствии с правилом Ленца направлена против тока. Следовательно, в этот момент вихревое поле препятствует нарастанию тока. Наоборот, в момент уменьшения тока вихревое поле поддерживает его.

Это приводит к тому, что при замыкании цепи, содержащей источник постоянной ЭДС, определенное значение силы тока устанавливается не сразу, а постепенно с течением времени (рис. 5.13). С другой стороны, при отключении источника ток в замкнутых контурах прекращается не мгновенно. Возникающая при этом ЭДС самоиндукции может превышать ЭДС источника, так как изменение тока и его магнитного поля при отключении источника происходит очень быстро.

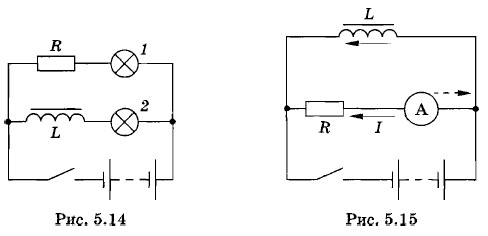

Явление самоиндукции можно наблюдать на простых опытах. На рисунке 5.14 показана схема параллельного включения двух одинаковых ламп. Одну из них подключают к источнику через резистор R, а другую — последовательно с катушкой L с железным сердечником.

При замыкании ключа первая лампа вспыхивает практически сразу, а вторая — с заметным запозданием. ЭДС самоиндукции в цепи этой лампы велика, и сила тока не сразу достигает своего максимального значения.

Появление ЭДС самоиндукции при размыкании можно наблюдать на опыте с цепью, схематически показанной на рисунке 5.15. При размыкании ключа в катушке L возникает ЭДС самоиндукции, поддерживающая первоначальный ток. В результате в момент размыкания через гальванометр течет ток (штриховая стрелка), направленный против начального тока до размыкания (сплошная стрелка). Причем сила тока при размыкании цепи превосходит силу тока, проходящего через гальванометр при замкнутом ключе. Это означает, что ЭДС самоиндукции _is больше ЭДС батареи элементов.

Аналогия между самоиндукцией и инерцией

Явление самоиндукции подобно явлению инерции в механике. Так, инерция приводит к тому, что под действием силы тело не мгновенно приобретает определенную скорость, а постепенно. Тело нельзя мгновенно затормозить, как бы велика ни была тормозящая сила. Точно так же за счет самоиндукции при замыкании цепи сила тока не сразу приобретает определенное значение, а нарастает постепенно. Выключая источник, мы не прекращаем ток сразу. Самоиндукция его поддерживает некоторое время, несмотря на наличие сопротивления цепи.

Далее, чтобы увеличить скорость тела, согласно законам механики, нужно совершить работу. При торможении тело само совершает положительную работу. Точно так же для создания тока нужно совершить работу против вихревого электрического поля, а при исчезновении тока это поле само совершает положительную работу.

Это не просто внешняя аналогия. Она имеет глубокий внутренний смысл. Ведь ток — это совокупность движущихся заряженных частиц. При увеличении скорости электронов создаваемое ими магнитное поле меняется и порождает вихревое электрическое поле, которое действует на сами электроны, препятствуя мгновенному увеличению их скорости под действием внешней силы. При торможении, напротив, вихревое поле стремится поддержать скорость электронов постоянной (правило Ленца). Таким образом, инертность электронов, а значит, и их масса, по крайней мере частично, имеет электромагнитное происхождение. Масса не может быть полностью электромагнитной, так как существуют электрически нейтральные частицы, обладающие массой (нейтроны и др.).
