Глава 5. Электромагнитная индукция

§ 5.7. Индуктивность (окончание)

Индуктивность

Модуль В магнитной индукции, создаваемой током в любом замкнутом контуре, пропорционален силе тока. Так как магнитный поток Ф пропорционален В, то Ф ~ В ~ I.

Можно, следовательно, утверждать, что

Ф = LI,                     (5.7.1)

где L — коэффициент пропорциональности между током в проводящем контуре и созданным им магнитным потоком, пронизывающим этот контур. Величину L называют индуктивностью контура или его коэффициентом самоиндукции.

Используя закон электромагнитной индукции и выражение (5.7.1), получим равенство:

если считать, что форма контура остается неизменной и поток меняется только за счет изменения тока.

Из формулы (5.7.2) следует, что индуктивность — это физическая величина, численно равная ЭДС самоиндукции, возникающей в контуре при изменении силы тока на 1 А за 1 с.

Индуктивность, подобно электроемкости, зависит от геометрических факторов: размеров проводника и его формы, но не зависит непосредственно от силы тока в проводнике. Кроме геометрии проводника, индуктивность зависит от магнитных свойств среды, в которой находится проводник.

Единицу индуктивности в СИ называют генри (Гн). Индуктивность проводника равна 1 Гн, если в нем при изменении силы тока на 1 А за 1 с возникает ЭДС самоиндукции 1 В:

Взаимная индукция

Еще одним частным случаем электромагнитной индукции является взаимная индукция. Взаимной индукцией называют возникновение индукционного тока в замкнутом контуре (катушке) при изменении силы тока в соседнем контуре (катушке). Контуры при этом неподвижны друг относительно друга, как, например, катушки трансформатора.

Количественно взаимная индукция характеризуется коэффициентом взаимной индукции, или взаимной индуктивностью.

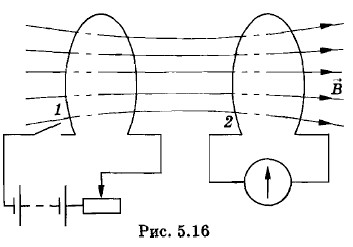

На рисунке 5.16 изображены два контура. При изменении силы тока I₁ в контуре 1 в контуре 2 возникает индукционный ток I₂.

Поток магнитной индукции Ф_1,2, созданный током в первом контуре и пронизывающий поверхность, ограниченную вторым контуром, пропорционален силе тока I₁:

Ф_1.2 = L_1,2I₁                     (5.7.3)

Коэффициент пропорциональности L_1,2 называется взаимной индуктивностью. Он аналогичен индуктивности L.

ЭДС индукции во втором контуре, согласно закону электромагнитной индукции, равна:

Коэффициент L_1,2 определяется геометрией обоих контуров, расстоянием между ними, их взаимным расположением и магнитными свойствами окружающей среды. Выражается взаимная индуктивность L_1,2, как и индуктивность L, в генри.

Если сила тока меняется во втором контуре, то в первом контуре возникает ЭДС индукции

Можно доказать, что L_1,2 = L_2,1

При изменении силы тока в проводнике в последнем возникает вихревое электрическое поле. Это поле тормозит электроны при возрастании силы тока и ускоряет при убывании.
