Глава 4. Магнитное поле токов

§ 4.3. Вектор магнитной индукции

Электрическое поле характеризуется векторной величиной — напряженностью электрического поля. Введем физическую величину, характеризующую магнитное поле.

Вектор магнитной индукции

Мы видели, что в магнитном поле рамка с током на гибком подвесе, со стороны которого не действуют силы упругости, препятствующие ориентации рамки, поворачивается до тех пор, пока не установится определенным образом. Так же ведет себя и магнитная стрелка. Это говорит о том, что величина, характеризующая магнитное поле, должна быть векторной. Направление вектора должно быть связано с ориентацией рамки или магнитной стрелки.

Векторную величину, характеризующую магнитное поле, назьшают вектором магнитной индукции* (обозначают буквой ).

* Основную характеристику электрического поля называют напряженностью, а не индукцией, как магнитного поля. Такая терминология сложилась исторически, когда еще истинный смысл характеристик электрического и магнитного поля был не вполне ясен.

Направление вектора магнитной индукции

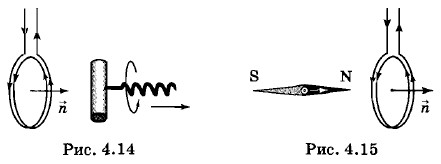

За направление вектора магнитной индукции в том месте, где расположена рамка с током, принимают направление положительной нормали (перпендикуляра) к рамке. Положительная нормаль направлена в сторону поступательного перемещения буравчика с правой нарезкой, если вращать рукоятку буравчика по направлению тока в рамке (рис. 4.14).

Таким образом, имея небольшую рамку с током и предоставив ей возможность свободно поворачиваться в магнитном поле, можно определить направление вектора магнитной индукции в любой точке. Для этого нужно только подождать, когда повернувшаяся рамка успокоится, и применить правило буравчика.

Направление вектора магнитной индукции можно определить также с помощью магнитной стрелки. Стрелка представляет собой маленький продолговатый постоянный магнит с двумя полюсами на концах: южным S и северным N. Если стрелка может свободно ориентироваться в пространстве, то в магнитном поле направление линии, проведенной через центр стрелки от южного полюса S к северному N (рис. 4.15), совпадает с направлением нормали к рамке. Но направление этой нормали, связанное правилом правого винта с направлением тока в рамке, принято за направление вектора, характеризующего магнитное поле. Следовательно, и направление от южного полюса S к северному N свободно устанавливающейся стрелки можно принять за направление вектора магнитной индукции.

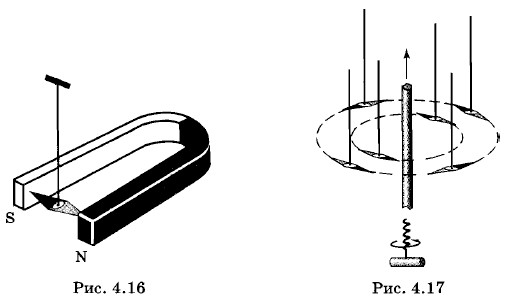

Используя стрелку, можно повторить опыты, которые были проделаны с рамкой в магнитном поле постоянного магнита (рис. 4.16) и прямого провода с током.

В магнитном поле прямолинейного проводника с током магнитная стрелка устанавливается по касательной к окружности (рис. 4.17). Плоскость окружности перпендикулярна проводу, а центр ее лежит на оси провода. Направление вектора магнитной индукции тока устанавливают с помощью правила буравчика. Для этого буравчик должен двигаться в направлении тока. Тогда концы его рукоятки будут перемещаться в направлении, принятом за направление вектора магнитной индукции.

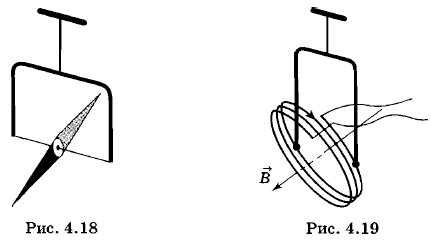

Опыт по определению направления вектора индукции магнитного поля Земли делает каждый, кто ориентируется на местности по компасу. Если стрелка может поворачиваться и вокруг горизонтальной оси, то в магнитном поле Земли она расположится наклонно (рис. 4.18).

Направление магнитного поля Земли можно определить и с помощью рамки. Правда, для этого нужно взять рамку с большим числом витков или пропустить через рамку довольно большой ток. Но зато размеры рамки могут быть большими, так как магнитное поле Земли меняется от точки к точке медленно. В нашей стране вектор индукции этого поля направлен наклонно к земной поверхности сверху вниз (рис. 4.19).
