Глава 2. Постоянный электрический ток

§ 2.4. Закон Ома для участка цепи. Сопротивление проводника (окончание)

Единицы сопротивления

В абсолютной системе единиц за единицу сопротивления принимают сопротивление проводника, в котором при напряжении на его концах в одну электростатическую единицу напряжения сила тока равна одной электростатической единице силы тока:

Единицей сопротивления в СИ является о м. 1 Ом — сопротивление проводника, в котором при напряжении на его концах в 1 В сила тока в нем равна 1 А.

Заметим, что термин «сопротивление» употребляют в двух смыслах:

во-первых, электрическое сопротивление — это величина, определяющая силу тока при заданном напряжении. В этом смысле, например, говорят: лампа накаливания обладает сопротивлением 400 Ом или провод имеет сопротивление 0,5 Ом;

во-вторых, резистором (или сопротивлением) называют устройство, предназначенное для включения в электрическую цепь с целью регулирования, уменьшения или ограничения тока цепи. Таким устройством может служить, например, реостат для регулирования силы тока в цепи путем изменения сопротивления. Резисторы широко применяются в радиоприемниках, телевизорах и других устройствах. Условное обозначение резистора показано на рисунке 2.12.

Удельное сопротивление

Сопротивление зависит от материала проводника и его геометрических размеров. Опыт показывает, что при неизменной температуре сопротивление однородного проводника постоянного оечения прямо пропорционально его длине l и обратно пропорционально площади S поперечного сечения проводника:

Введем коэффициент пропорциональности и запишем последнюю зависимость в виде равенства

Коэффициент пропорциональности ρ численно равен сопротивлению проводника единичной длины и единичного поперечного сечения и называется удельным сопротивлением проводника. Удельное сопротивление зависит от рода вещества и его состояния (в первую очередь, от температуры).

Из формулы (2.4.6) находим:

Отсюда видно, что единицей удельного сопротивления в СИ является

Ом-метр равен удельному сопротивлению проводника площадью поперечного сечения 1 м² и длиной 1 м, имеющего сопротивление 1 Ом.

Удельное сопротивление металлов мало. Например, удельное сопротивление обычной технической меди при 20 °С равно 1,72 • 10_-8 Ом • м. Механическая и термическая обработка заметно влияет на электрическое сопротивление металлов. Так, после холодной протяжки удельное сопротивление медной проволоки возрастает до 1,77 • 10_-8 Ом • м.

Еще поразительнее зависимость сопротивления от наличия ничтожных примесей. Тщательная очистка уменьшает удельное сопротивление меди при температуре 20 °С до 1,69 • 10_-8 Ом • м. Но достаточно добавить к меди 1% марганца, чтобы удельное сопротивление ее возросло до 4,8 • 10_-8 Ом • м, т. е. почти в 3 раза! Примерно так же влияют на удельное сопротивление добавки железа, кобальта, иридия и др.

У сплавов, содержащих примеси в значительном количестве, сопротивление очень велико. Удельное сопротивление этих сплавов в несколько раз больше, чем у каждой из составных частей. Так, Константин, состоящий из 60% меди и 40% никеля, имеет удельное сопротивление 4,4 • 10_-7 Ом • м, в то время как у чистой меди оно равно 1,7 • 10_-8 Ом • м, а у никеля — 7,2 • 10_-8 Ом • м*.

* Все данные здесь приведены для температуры 20 °С.

«Королем» подобных сплавов можно назвать нихром, удельное сопротивление которого около 10_-6 Ом • м. Недаром он нашел такое широкое применение в нагревательных приборах.

Диэлектрики обладают очень большим, но конечным удельным сопротивлением. Так, удельное сопротивление фарфора 10₁₃ Ом • м.

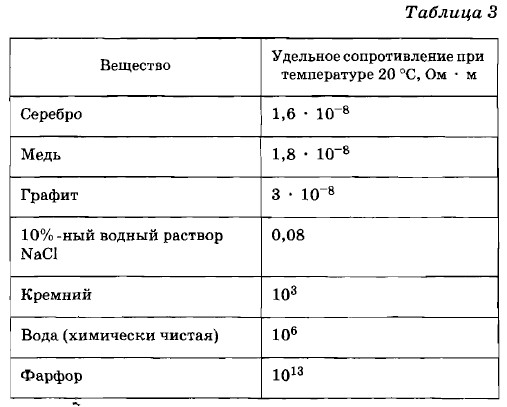

В таблице 3 приведены примеры значений удельного сопротивления некоторых веществ.

Величина, обратная удельному сопротивлению проводника, называется удельной проводимостью и обозначается буквой γ:

Единица удельной проводимости — (Ом • м)^-1 Через удельную проводимость сопротивление проводника выражается так:

Закон Ома в дифференциальной форме

Закон Ома в форме (2.4.3) связывает силу тока в проводнике с напряжением на его концах и сопротивлением проводника. Используя ее, можно найти связь между плотностью тока , удельной проводимостью γ и напряженностью поля .

Рассмотрим цилиндрический проводник длиной l и площадью поперечного сечения S (рис. 2.13). В нем устанавливается однородное стационарное поле с линиями напряженности, параллельными оси проводника (см. § 2.3). Поэтому разность потенциалов на концах проводника связана с напряженностью поля соотношением:

φ₁ - φ₂ = El.                     (2.4.8)

Силу тока при равномерном распределении плотности тока можно представить так:

I = jS.                     (2.4.9)

Подставив выражения (2.4.7), (2.4.8) и (2.4.9) в закон Ома (2.4.3), получим:

j = γE.

Вектор плотности тока в каждой точке совпадает по направлению с вектором напряженности электрического поля внутри проводника. Поэтому

Это и есть закон Ома в дифференциальнойДлокальной) форме, так как связывает три величины — ,γ, — в одной точке проводника.

Мы получили закон Ома в форме (2.4.10) для частного случая однородного цилиндрического проводника. В действительности же он справедлив для проводников любой формы, как однородных, так и неоднородных.

Закон Ома — основа всей электротехники постоянных токов. Формулу надо хорошо осознать и запомнить.
