§ 3.2. Управление исполнителем Чертежник

Знакомимся с Чертежником (окончание)

Назовите координаты точек, в которых находился Чертежник до выполнения команды переведи в точку (2, 3) .

В каком случае в результате выполнения команды переведи в точку (2, 3) из различных показанных на рис. 3.2 начальных положений не будет прочерчен ни один отрезок?

Пусть перо Чертежника находится в точке (х, у). По команде сдвинь на вектор (а, b) Чертежник отсчитывает а единиц вправо вдоль горизонтальной оси (оси абсцисс), b единиц вверх вдоль вертикальной оси (оси ординат) и сдвигает перо в точку с координатами (х + а; у + b). Таким образом, координаты, указанные в команде, отсчитываются не от начала координат, а относительно текущего положения пера Чертежника. Поэтому команду сдвинь на вектор называют командой относительного смещения.

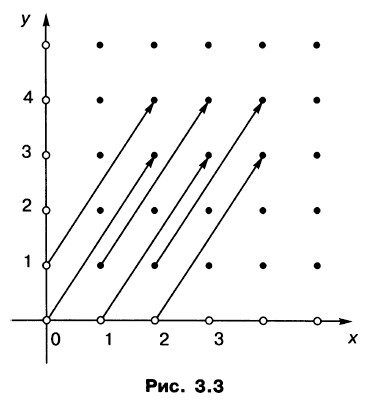

На рис. 3.3 показаны результаты выполнения команды сдвинь на вектор (2, 3) при различных положениях пера до этой команды. Из рисунка видно, что положение пера после этой команды зависит от его предыдущего положения, зато в результате получаются отрезки, длина и направление которых одинаковы. В математике направленные отрезки называются векторами, отсюда и происходит название команды.

Назовите координаты точек, в которых находилось перо Чертежника до выполнения команды сдвинь на вектор (2, 3) и куда оно переместилось после выполнения этой команды.

Как будет выполняться команда сдвинь на вектор (а, b), если:

а) а < 0;
б) b < 0;
в) а < 0 и b < 0?

Чертежник может исполнять только правильно записанные команды. Например, если вместо команды сдвинь на вектор написать здвинь на вектор, то Чертежник эту запись не поймет и сразу же сообщит об ошибке. Ошибки в записи команд называются синтаксическими.

Алгоритм может содержать логические ошибки. Например, все команды записаны правильно, но последовательность их выполнения не приводит к поставленной цели или выполнение некоторых команд приводит к отказу.
