Глава 3. Алгоритмы и исполнители

Формы записи алгоритмов

Чтобы составить алгоритм, необходимо знать систему команд предполагаемого исполнителя, правила записи отдельных команд и всего алгоритма в целом.

Будем рассматривать алгоритмы, исполнителем которых является человек.

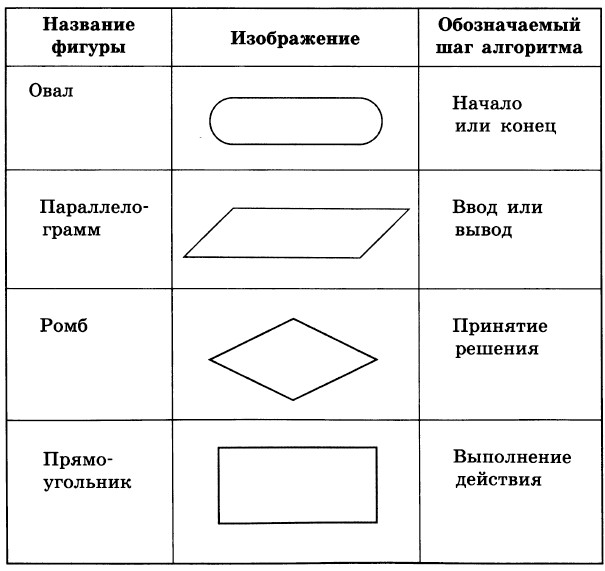

Последовательность шагов, которые выполняются человеком при решении некоторой задачи, удобно записывать в виде нумерованного списка (словесная форма), таблицы или изображать с помощью блок-схемы. В последнем случае для обозначения шагов алгоритма используются следующие геометрические фигуры:

Последовательность действий указывается с помощью стрелок, соединяющих фигуры, обозначающие шаги алгоритма.

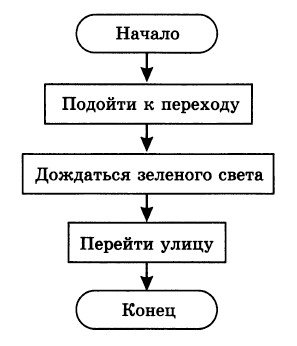

Вот так, например, с помощью блок-схемы можно представить алгоритм действий человека при переходе улицы:

Самое главное

Алгоритмы, исполнителем которых является человек, удобно записывать в словесной форме, в табличной форме или изображать с помощью блок-схем.

Для обозначения шагов алгоритма в блок-схемах используются геометрические фигуры: овал (начало и конец), параллелограмм (ввод/вывод), ромб (принятие решения) и прямоугольник (выполнение действия). Стрелки, связывающие эти фигуры, задают порядок выполнения соответствующих шагов.

Вопросы и задания

1. Что необходимо знать при разработке алгоритма?

2. Перечислите известные вам формы записи алгоритмов.

3. Злая мачеха отправила падчерицу к роднику за водой. «Вот тебе 2 ведра, в одно из них входит 9 литров воды, а в другое — 5 литров. Но ты должна принести домой ровно 3 литра воды», — сказала она бедной девушке. Как должна действовать падчерица, чтобы выполнить это поручение?

Будьте готовы представить этот алгоритм в словесной или табличной форме.

4. Какие геометрические фигуры используются в блок- схеме?

5. Каким образом задается порядок выполнения отдельных действий в блок-схеме?
