Лабораторная работа № 6

Регулирование силы тока реостатом

Цель работы

Научиться пользоваться реостатом для изменения силы тока в цепи.

Приборы и материалы

Источник питания, ползунковый реостат, амперметр, ключ, соединительные провода.

Указания к работе

1. Рассмотрите внимательно устройство реостата и установите, при каком положении ползунка сопротивление реостата наибольшее.

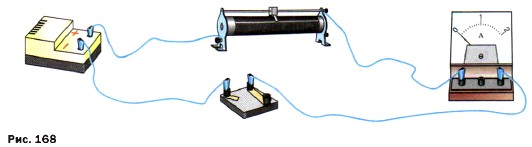

2. Составьте цепь (рис. 168), включив в неё последовательно амперметр, реостат на полное сопротивление, источник питания и ключ.

3. Замкните цепь и отметьте показание амперметра.

4. Уменьшайте сопротивление реостата, плавно и медленно передвигая его ползунок (но не до конца!). Наблюдайте за показаниями амперметра.

5. После этого увеличивайте сопротивление реостата, передвигая ползунок в противоположную сторону. Наблюдайте за показаниями амперметра.

В н и м а н и е. Реостат нельзя полностью выводить, так как сопротивление его при этом становится равным нулю, и если в цепи нет других приёмников тока, то сила тока может оказаться очень большой и амперметр испортится.
