Применение вакуумных приборов

Электронно-лучевая трубка

2. Одним из основных элементов многих радиотехнических устройств является электронно-лучевая трубка. Она используется, например, в телевизорах, мониторах компьютеров, осциллографах.

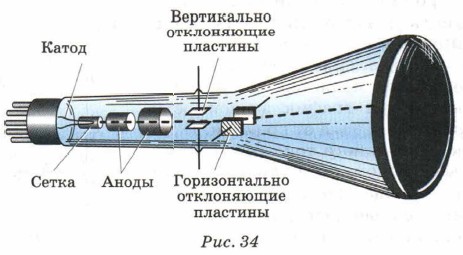

Электронно-лучевая трубка (рис. 34) представляет собой баллон, из которого откачан воздух. В баллон вставлена электронная пушка — система электродов, которая управляет потоком электронов. Электроны вылетают из нагретого катода, пролетают через управляющий электрод-сетку, который собирает электроны в узкий пучок. Затем поток электронов ускоряется двумя анодами. Если бы внутри трубки больше ничего не было, то в центре экрана трубки, покрытого веществом, которое светится под ударами электронов, образовалось бы светлое пятно. Меняя напряжение на сетке и на анодах, можно изменять фокусировку и яркость пятна на экране трубки.

Для того чтобы можно было отклонять электронный пучок и перемещать пятно на экране в горизонтальном и вертикальном направлениях, в трубку помещают две пары пластин, на которые подаётся разность потенциалов. Вертикально отклоняющие пластины расположены горизонтально и смещают электронный пучок вверх или вниз в зависимости от знака потенциала. Горизонтально отклоняющие пластины расположены вертикально и смещают электронный пучок в горизонтальном направлении вправо или влево от центра. Использование двух пар пластин позволяет перемещать светящуюся точку в любом направлении.

В рассмотренной электронно-лучевой трубке перемещение пучка электронов осуществляется с помощью электростатического поля. Возможно использование для этой цели магнитного поля, что и применяется в телевизионной трубке.

Вопросы для самопроверки

1. Каково устройство вакуумного диода?

2. Почему вакуумный диод обладает односторонней проводимостью?

3. Как осуществляется выпрямление переменного тока с помощью вакуумного диода?

4. Как устроена электронно-лучевая трубка?

Упражнение 7

1. Какие знаки должны иметь потенциалы верхней и нижней вертикально отклоняющих пластин, чтобы электронный пучок отклонился вверх?

2. Какие знаки должны иметь потенциалы правой и левой горизонтально отклоняющих пластин, чтобы электронный пучок отклонился вправо?

3. Какая сила действует на электрон в электронно-лучевой трубке, если напряжённость электрического поля, созданного управляющими электродами, 10⁴ Н/Кл?

Ответы

3. 1,6 • 10^-15 Н.
