Содержание

Главная >> Молекулярная физика. Термодинамика. Физика 10 кл. Мякишев

Глава 8. Твердые тела и их превращение в жидкости

§ 8.6. Объяснение механических свойств твердых тел на основании молекулярно-кинетической теории

Механические свойства твердых тел и виды их деформаций: упругих и пластических — были достаточно подробно рассмотрены в «Механике», в §2.4 было дано качественное объяснение справедливости закона Гука при малых деформациях. В дальнейшем после знакомства с законами электрических взаимодействий мы рассмотрим простейшую количественную теорию упругих деформаций ионных кристаллов. Теперь же познакомимся с объяснением пластических деформаций.

Механизм пластических деформаций

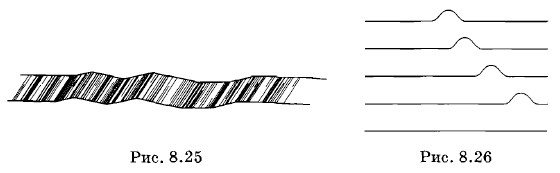

При упругих деформациях в кристаллических телах атомы лишь незначительно смещаются относительно друг друга. При пластических деформациях смещения атомов или молекул могут во много раз превышать расстояния между ними. Однако нарушения всей кристаллической структуры тела не происходит. Отдельные слои кристаллической решетки проскальзывают относительно друг друга. На рисунке 8.25 изображен тонкий кристалл меди после растяжения. Хорошо видны скольжения слоев.

Важно, что у всех кристаллов скольжение атомных слоев происходит не сразу по всему объему кристалла, а осуществляется за счет передвижения дислокаций. Перемещение же дислокаций связано с перестройкой решетки, затрагивающей одновременно небольшую группу атомов вдоль одной линии. Из-за этого прочность кристалла оказывается в десятки раз меньше той, которая была бы в совершенном кристалле без дислокаций. В таком кристалле один атомный слой должен был бы смещаться относительно другого сразу по всему кристаллу.

Процесс перемещения дислокаций подобен перемещению складки по ковру (рис. 8.26). Складку перемещать легче, чем весь ковер, а в результате ковер в целом сдвигается на некоторое расстояние, и складка исчезает. Точно так же дислокация исчезает после того, как движущаяся линия дислокации достигает поверхности кристалла.

Дислокации и прочность твердых тел

Пластические деформации, как мы выяснили, связаны с наличием дислокаций в кристаллах и возможностью их перемещений. Эти перемещения тормозятся различными препятствиями: атомами примесей, твердыми микроскопическими включениями, границами кристаллических зерен в поликристаллах, пересечениями с другими дислокациями. Если бы подобных торможений не было, то деформирующие силы быстро переместили бы все дислокации на поверхность кристалла, после чего кристалл стал бы исключительно прочным. На самом деле торможение дислокаций приводит к увеличению их числа в кристалле, к размножению дислокаций.

Наиболее прочными должны быть кристаллы, совершенно лишенные дислокаций. Но в реальных кристаллах они всегда имеются. Если число дислокаций невелико, то они практически перемещаются без пересечений, и прочность кристалла не очень велика. Упрочнение кристалла может быть достигнуто включением в него примесей или уменьшением размеров зерен в поликристаллах, а также увеличением числа дислокаций.

В технике широко используют повышение прочности металлов путем введения в них специальных добавок: никеля, вольфрама, ванадия и др.

Пластические деформации сами могут привести к увеличению количества дислокаций за счет их размножения при пересечениях. Этот способ повышения прочности называют наклепом. Наклеп осуществляют, протягивая металлические заготовки между валками или другими способами. Однако чрезмерное увеличение числа дислокаций делает кристаллическую решетку неустойчивой, и материал теряет прочность. В настоящее время знания о кристаллах и их дефектах достигли такого уровня, что можно точно предсказать, какова может быть прочность различных материалов. Разработаны принципы проектирования материалов с заданными свойствами. А это чрезвычайно важно для создания сверхзвуковых самолетов, космических ракет, дешевых и прочных автомобилей, тракторов и т. д. Появилась возможность повышения прочности материалов и тем самым уменьшения веса машин и механизмов, увеличения их надежности.

Пластические деформации вызываются перемещением дислокаций. Материал без дислокаций был бы исключительно прочен.
